銅合金絞線
產品類別：電氣化鐵路接觸網產品

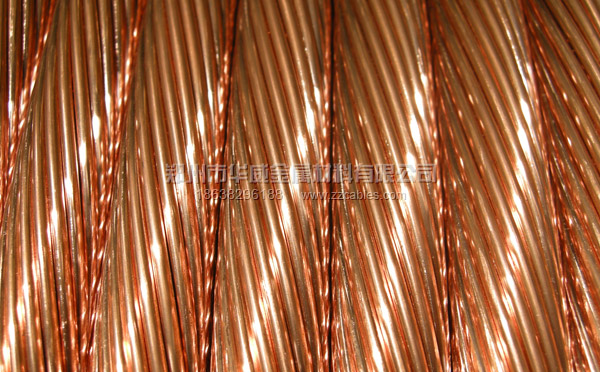

產品名稱：銅合金絞線
點擊次數：
摘要：
銅合金絞線用于電氣化鐵路接觸網懸吊、定位接觸線，按使用位置和線路等級、標準的不同而有不同的規格和結構。作用不同叫法也不同，如橫向承力索、上部定位繩、錨接繩、彈性吊索等
產品名稱：銅合金絞線
點擊次數：
摘要：
銅合金絞線用于電氣化鐵路接觸網懸吊、定位接觸線，按使用位置和線路等級、標準的不同而有不同的規格和結構。作用不同叫法也不同，如橫向承力索、上部定位繩、錨接繩、彈性吊索等
銅合金絞線的參數和性能：
銅及銅合金絞線主要用于電氣化鐵路接觸網懸吊、定位接觸線，按使用位置和線路等級、標準的不同而有不同的規格和結構。按它們在接觸網懸掛中作用的不同而有不同的名稱，例如承力索、輔助承力索、橫向承力索、上部定位繩、下部定位繩、錨接繩、彈性吊索、吊弦等。
銅及銅鎂合金絞線的尺寸及性能參數:
| 型 號 | 載面積mm2 | 計算外徑 mm |
結構 | 單線直徑 mm |
單 線 | 絞線（計算值） | |||||
| 抗拉強度MPa不小于 | 伸長率％ 不小于 |
拉斷力 Kn不小于 |
直流電阻20℃ Ω/km不小于 |
單位質量 kg/km |
|||||||
| 標稱 | 計算 | 絞前 | 絞后 | ||||||||
| JT | 70 | 65.81 | 10.5 | 1X19 | 2.10 | 439 | 417 | 0.7 | 27.45 | 0.275 | 599 |
| 95 | 93.27 | 12.50 | 1X19 | 2.50 | 435 | 413 | 0.8 | 38.54 | 0.194 | 849 | |
| 120 | 116.99 | 14 | 1X19 | 2.80 | 432 | 410 | 0.9 | 48.01 | 0.155 | 1065 | |
| 150 | 148.07 | 15.8 | 1X19 | 3.15 | 428 | 407 | L0 | 60.21 | 0.122 | 1347 | |
| 150 | 147.11 | 15.8 | 1X37 | 2.25 | 438 | 416 | 0.8 | 61.21 | 0.123 | 1342 | |
| JTM | 10 | 9.62 | 4.5 | 7X7 | 0.50 | 520 | 494 | -- | 4.75 | 2.437 | 90 |
| 16 | 16.26 | 5.9 | 7X7 | 0.65 | 520 | 494 | 6.03 | 1.442 | 152 | ||
| 16 | 16.49 | 6.2 | (3+9)X7 | 0.50 | 520 | 494 | 8.15 | 1.433 | 156 | ||
| 25 | 24.25 | 6.3 | 1X7 | 2.10 | 520 | 494 | 11.98 | 0.936 | 220 | ||
| 35 | 34.36 | 7.5 | 1X7 | 2.50 | 520 | 494 | 16.97 | 0.660 | 311 | ||
| 50 | 49.48 | 9.0 | 1X7 | 3.00 | 520 | 494 | 24.44 | 0.459 | 448 | ||
| 50 | 48.35 | 9.0 | 1X19 | 1.80 | 520 | 494 | 23.88 | 0.472 | 440 | ||
| 70 | 65.81 | 10.5 | 1X19 | 2.10 | 520 | 494 | 32.51 | 0.346 | 599 | ||
| 95 | 93.27 | 12.5 | 1X19 | 2.50 | 520 | 494 | 46.08 | 0.244 | 849 | ||
| 120 | 116.99 | 14.0 | 1X19 | 2.80 | 520 | 494 | 57.79 | 0.195 | 1065 | ||
| 150 | 147.11 | 15.8 | 1X37 | 2.25 | 520 | 494 | -- | 72.67 | 0.155 | 1342 | |
| JTMH | 10 | 9.62 | 4.5 | 7X7 | 0.50 | 620 | 589 | -- | 5.67 | 3.023 | 90 |
| 16 | 16.26 | 5.9 | 7X7 | 0.65 | 620 | 589 | -- | 9.58 | 1.788 | 152 | |
| 16 | 16.49 | 6.2 | (3+9)X7 | 0.50 | 620 | 589 | -- | 9.71 | 1.778 | 156 | |
| 25 | 24.25 | 6.3 | 1X7 | 2.10 | 618 | 587 | -- | 14.24 | 1.161 | 220 | |
| 35 | 34.36 | 7.5 | 1X7 | 2.50 | 618 | 587 | 20.17 | 0.819 | 311 | ||
| 50 | 47.48 | 9.0 | 1X7 | 3.00 | 608 | 578 | 28.58 | 0.569 | 448 | ||
| 50 | 48.35 | 9.0 | 1X19 | 1.80 | 618 | 587 | 28.39 | 0.585 | 440 | ||
| 70 | 65.81 | 10.5 | 1X19 | 2.10 | 618 | 587 | 38.64 | 0.430 | 599 | ||
| 95 | 93.27 | 12.5 | 1X19 | 2.50 | 618 | 587 | 54.76 | 0.303 | 849 | ||
| 120 | 116.99 | 14.0 | 1X19 | 2.80 | 608 | 578 | 67.57 | 0.242 | 1065 | ||
| 150 | 147.11 | 15.8 | 1X37 | 2.25 | 618 | 587 | 86.37 | 0.193 | 1342 | ||
銅合金絞線,承力索,吊弦線,鎂銅承力索,鎂銅合金絞線,銅鎂合金絞線,接觸網用承力索,接觸網用鎂銅絞線
