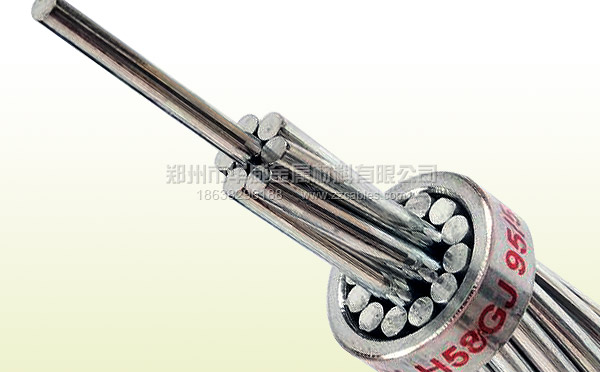

IACS耐熱鋁合金絞線

產品類別：鋁合金絞線
產品名稱：IACS耐熱鋁合金絞線
點擊次數：
摘要：
IACS耐熱鋁合金絞線是耐熱鋁合金架空絞線。我公司于2008年引進德國西馬克鋁合金桿連鑄連軋設備，采用上海鴻得利高速拉絲機，時效勻質工藝，保證了耐熱鋁合金絞線產品質量穩定和高效生產

IACS耐熱鋁合金絞線的參數和性能：

58%IACS耐熱鋁合金絞線簡介

耐熱鋁合金導線是通過提高長期工作溫度的方法提高線路的傳輸電流，從而達到輸電線路增容擴容的目的。通常純鋁導線長期在高溫下運行會逐漸喪失部分強度，降低導線的拉斷力，安全程度降低。耐熱鋁合金導線是在純鋁中加入合金元素，使其在高溫下長期工作仍能保持原始的抗拉強度的 90%以上。作為一種性能良好的特種導線，耐熱鋁合金架空導線在我國城網增容改造、變電站建設以及一般線路上具有良好優勢。
耐熱鋁合金單線根椐導電率分為 58%IACS和60%IACS兩種。

耐熱鋁合金架空導線分為耐熱鋁合金絞線和高強度鋼芯耐熱鋁合金絞線。

58%IACS耐熱鋁合金絞線規格范圍：

耐熱鋁合金絞線： 35mm²～800mm²
高強度鋼芯耐熱鋁合金絞線：95/20 mm²～1440/120 mm²

58%IACS耐熱鋁合金絞線特性

長期工作溫度150℃，短時溫度可達180℃。連續容許載流量為同規格普通導線的1.5～1.6倍。
常溫下，與普通鋁線有著相同的強度，高溫運行機械強度保持率能保持在90%以上。
無論在常溫還是在高溫，與普通鋁線相比均保持有相同程度的蠕變特性。
經實驗室鹽霧試驗和室外大氣暴露試驗，兩種無大的差別。

58%IACS耐熱鋁合金絞線使用場合

特別適合作變電站、發電廠等大電流輸送用母線，可節約工程投資。
在城網線路擴容改造工程中，尤其在線路走廊狹窄地區，只需更換相近截面規格的導線，基本上不需要更換鐵塔，即能滿足強度和導線對地馳度的要求。
在雙回路線路中，還可短時承載另一回路的載流量，便于一個回路發生事故時的搶修和維護。
在新線路上，采用耐熱鋁合金導線使線路結構簡化，金具及零部件數量減少，對線路的安全運行有很大好處。

58%IACS耐熱鋁合金絞線型號

58% (60%)IACS耐熱鋁合金絞線 NRLH₅₈J、NRLH₆₀J型

標稱截面 Nominal section mm²	結構根數/直徑 NO/DIA mm	外徑 Outer dia mm	20℃ 58% IACS 直流電阻不大于 DC resistance At 20℃ Ω/km	計算拉斷力 Compatation pulls the strength N	計算重量 Calculated weight kg/km	計算載流量 calculated current AMP A
標稱截面 Nominal section mm²	結構根數/直徑 NO/DIA mm	外徑 Outer dia mm	20℃ 58% IACS 直流電阻不大于 DC resistance At 20℃ Ω/km	計算拉斷力 Compatation pulls the strength N	計算重量 Calculated weight kg/km	90℃	110℃	150℃
60	7/3.00	9.00	0.6085	7379	135.5	227	272	340
70	7/3.60	10.8	0.4226	10288	195.1	281	337	423
95	7/4.16	12.48	0.3165	13280	260.5	341	411	517
120	19/2.85	14.25	0.2496	18070	333.6	396	479	604
150	19/3.15	16.75	0.2043	21380	407.4	456	552	699
185	19/3.50	17.50	0.1655	26390	503.0	521	633	803
210	19/3.75	18.75	0.1442	30300	577.4	584	687	873
240	19/4.00	20.00	0.1267	33340	656.9	614	749	954
300	37/3.20	22.40	0.1019	42960	820.4	707	865	1104
400	37/3.70	25.90	0.07622	57440	1097	848	1042	1337
500	37/4.16	29.12	0.0603	70230	1387	975	1202	1549
630	61/3.63	92.67	0.04814	86360	1744	1121	1389	1799
800	61/4.10	36.90	0.03774	106540	2225	1289	1605	2092
