鋅-5%鋁稀土合金鍍層鋼絞線的參數和性能：

鋅-5%鋁-稀土合金鍍層鋼絞線

鋅-5%鋁-稀土合金鍍層鋼絞線采用的標準

鋅-5%鋁-稀土合金鍍層鋼絞線采用的標準是YB/T179-2000。此標準等效采用美國試驗與材料協會標準ASTM A855M-1995《鋅-5%鋁-稀土合金鍍層鋼絞線》。YB/T179-2000標準在鋼絞線鍍層成分、結構、捻制、接頭、鍍層結合力、鋼絲韌性、鋼絞線伸長率、檢驗規則等方面與ASTM A855M-1995標準是一致的。增加了鋼絲鍍層鋁含量的規定及化學分析方法。對鋼絲強度級、鍍層重量、鋼絞線小破斷拉力、尺寸參照ASTM A855M-1995，略有調整。試驗方法、包裝、標志和質量證明書按照我國習慣作了較詳細的規定。

鋅-5%鋁-稀土合金鍍層鋼絞線結構

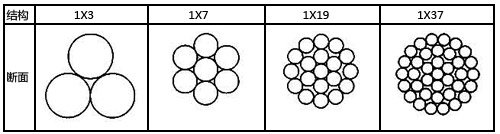

鋅-5%鋁-稀土合金鍍層鋼絞線按斷面結構分為四種，如圖所示。

鋅-5%鋁-稀土合金鍍層鋼絞線結構

鋅-5%鋁-稀土合金鍍層鋼絞線的分類：

鋼絞線按公稱抗拉強度分為：420MPa,670MPa,750MPa,1170MPa,1270MPa,1370MPa,1470MPa,1570MPa，共8級。鋼絞線按鍍層重量分為：A,B,C,D,E5級

鋅-5%鋁-稀土合金鍍層鋼絞線標記示例

XLXG J-1X7-6.0-1370-B-YB/T 179-2000

鋅-5%鋁-稀土合金鍍層鋼絞線原料選擇

鋅-5%鋁-稀土合金鍍層鋼絲用盤條應符合GB/T 701和GB/T 4354的規定，當拉拔規定尺寸并鍍鋅-5%鋁-稀土合金后，成品鋼絞線及單根鋼絲應質量均勻并性能符合本標準的規定

熱浸鍍用鋅-5%鋁-稀土合金錠的化學成分應符合下表的規定(%)

對于一步鍍法，合金鍋內熔體中的鋁含量應控制在4.2%-6.2%；對于兩步鍍法，先鍍鋅（熱鍍鋅或電鍍鋅），然后鍍鋅-5%鋁稀土合金，合金鍋內熔體中的鋁含量允許達到7.2%。鋅-5%鋁-稀土合金鍍層鋼絲的鍍層鋁含量應不小于4.2%

鋅-5%鋁-稀土合金鍍層鋼絞線捻制質量

除非另有規定，鋼絞線外層應右向捻，相鄰層捻向相反所有鋼絲應在均勻張力下捻制，鋼絞線捻制應足夠緊密以保證其在小破斷拉力10%的張力作用下直徑沒有明顯減小。如需方有特殊要求，鋼絞線可左向捻，但應在合同中注明。

鋅-5%鋁-稀土合金鍍層鋼絞線(LXGJ)YB/T179-2000

鋼絞線的公稱直徑應符合下表的規定，其直徑允許偏差為+7%~-1%，鋼絞線的長度應符合需方的訂貨合同，長度允許偏差應在0-10%之間

鋼絞線小破拉斷力

鄭州市華威金屬材料有限公司　合作伙伴：

中國鐵建	國家電網公司	國家核電	中國風電	葛洲壩集團
